Krótkie kody. Może komuś akurat się przydadzą.

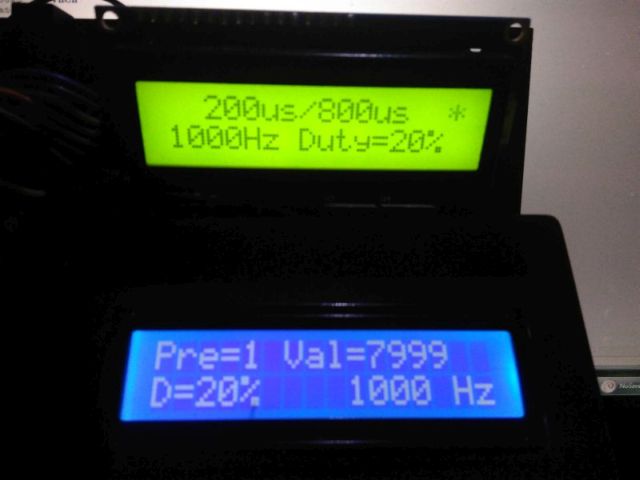

![[Rozmiar: 40135 bajtów]](20proc.jpg)
$regfile = "m32def.dat"
$crystal = 16000000
$hwstack = 64
$swstack = 32
$framesize = 128
'***********************************************************
'* *
'* PROSTY MIERNIK CZĘSTOTLIWOŚCI, WYPEŁNIENIA I CZASÓW *
'* *
'* BARTek niveasoft *
'***********************************************************
Config Lcd = 20x4
Config Lcdpin = Pin , Rs = Portb.4 , E = Portb.3 , Db4 = Portb.2 , Db5 = Porta.0 , Db6 = Porta.1 , Db7 = Porta.2
Cursor Off , Noblink
Cls
Config Timer1 = Counter , Prescale = 64 , Capture_edge = Falling , Noise_cancel = 1 '262ms max
Config Timer2 = Timer , Prescale = 1024 , Compare = Disconnect , Clear_timer = 1
Enable Compare2 : On Compare2 Przerwanie_timer2 Nosave
Compare2 = 155 '10ms @16MHz/1024
Dim Miliseconds As Byte , 500ms As Byte , 1000ms As Byte
Dim Mig As Byte , Helpb As Byte
Dim New_tim As Word , Old_tim As Word , New_hi As Word , New_lo As Word , Period As Word
Dim New_impuls As Byte , Countdown As Byte , Copy_hi As Word , Copy_lo As Word
Dim Helpd As Dword , Freq As Dword , Time_hi As Dword , Time_lo As Dword , Duty As Dword
Config Portd.6 = Input : Signal_in Alias Pind.6
On Capture1 Capture_isr Nosave
Enable Capture1
Enable Interrupts
Const Edge_fall = &B10000011
Const Edge_rise = &B11000011
Const Ticks = _xtal / 64 ' for 16MHz = 250 000
Countdown = 1
Do
If New_impuls = 1 Then
New_impuls = 0
If Countdown = 0 Then Cls
Countdown = 10
End If
If 500ms = 1 Then
500ms = 0
Locate 1 , 16
If Mig = 0 Then
Mig = 1 : Lcd "*"
Else
Mig = 0 : Lcd " "
End If
If Countdown > 0 Then
Decr Countdown
If Countdown = 0 Then
Locate 1 , 1 : Lcd "No signal..." ; Spc(4)
Else
Copy_hi = New_hi
Copy_lo = New_lo
Helpd = Copy_hi + Copy_lo 'for 1kHz = 250
'obliczanie wypelnienia
Duty = Copy_hi : Duty = Duty * 100
Duty = Duty / Helpd
Locate 2 , 8 : Lcd "Duty=" ; Duty ; "% "
'oblicznie freq
Shift Helpd , Left , 6 'for 1kHz = 16000
Freq = _xtal / Helpd : Locate 2 , 1 : Lcd Freq ; "Hz "
Shift Copy_hi , Left , 2
Shift Copy_lo , Left , 2
Locate 1 , 3 : Lcd Copy_hi ; "us/" ; Copy_lo ; "us"
End If
End If
End If
Loop
End
Capture_isr:
$asm
!PUSH R16
!PUSH R17
!PUSH R20
!PUSH R21
!PUSH R23
!PUSH R24
!PUSH R25
!PUSH R26
!PUSH R27
!in R24, sreg
!PUSH R24
$end Asm
If Signal_in = 0 Then
New_hi = Capture1 - Old_tim
Tccr1b = Edge_rise
Else
New_lo = Capture1 - Old_tim
New_impuls = 1
Tccr1b = Edge_fall
End If
Old_tim = Capture1
' Tuned with NoSave Tool 1.10
$asm
!POP R24
!out sreg, r24
!POP R27
!POP R26
!POP R25
!POP R24
!POP R23
!POP R21
!POP R20
!POP R17
!POP R16
$end Asm
Return
Przerwanie_timer2:
$asm
!PUSH R16
!PUSH R24
!PUSH R26
!PUSH R27
!in R24, sreg
!PUSH R24
$end Asm
If Miliseconds < 49 Then
Incr Miliseconds
Else
Miliseconds = 0
500ms = 1
End If
' Tuned with NoSave Tool 1.10
$asm
!POP R24
!out sreg, r24
!POP R27
!POP R26
!POP R24
!POP R16
$end Asm
Return

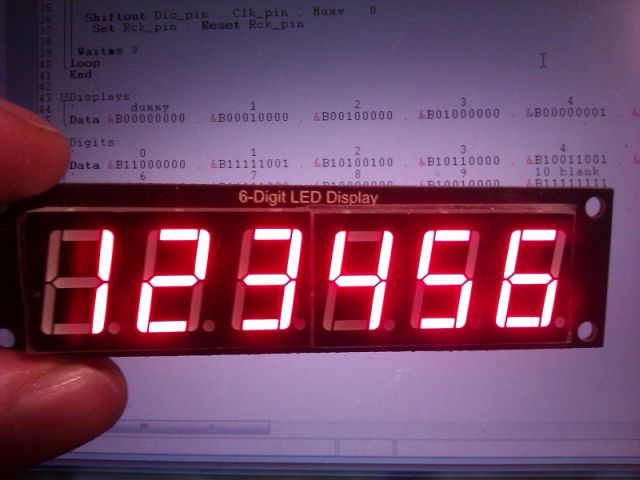

![[Rozmiar: 73543 bajtów]](74hc595_6digit_7segment.jpg)
$regfile = "m328pdef.dat" $crystal = 8000000 $hwstack = 64 $swstack = 32 $framesize = 128 'ROBOT DYN 6-DIGIT LED DISPLAY ' 6x50Hz=300Hz refresh rate ~3ms period Rck_pin Alias Portd.0 : Config Rck_pin = Output Clk_pin Alias Portd.1 : Config Clk_pin = Output Dio_pin Alias Portd.2 : Config Dio_pin = Output Dim Arr(2) As Byte , Mux As Byte Dim Muxw As Word At Arr(1) Overlay ' 321 654 Arr(1) = &B01110111 Arr(2) = &B10111111 ' ' *GFEDCBA ' A ' _ ' F|_|B ' E|_|C ' D ' Do Incr Mux : If Mux > 6 Then Mux = 1 Arr(1) = Lookup(mux , Displays) Arr(2) = Lookup(mux , Digits) Shiftout Dio_pin , Clk_pin , Muxw , 0 Set Rck_pin : Reset Rck_pin Waitms 3 Loop End Displays: ' dummy 1 2 3 4 5 6 Data &B00000000 , &B00010000 , &B00100000 , &B01000000 , &B00000001 , &B00000010 , &B00000100 Digits: ' 0 1 2 3 4 5 Data &B11000000 , &B11111001 , &B10100100 , &B10110000 , &B10011001 , &B10010010 ' 6 7 8 9 10 blank Data &B10000010 , &B11111000 , &B10000000 , &B10010000 , &B11111111
Przy okazji pokazuje, że kiedy jest już w jakimś języku gotowy kod do obsługi danego mikroukładu to można go z powodzeniem dostosować do Bascom.

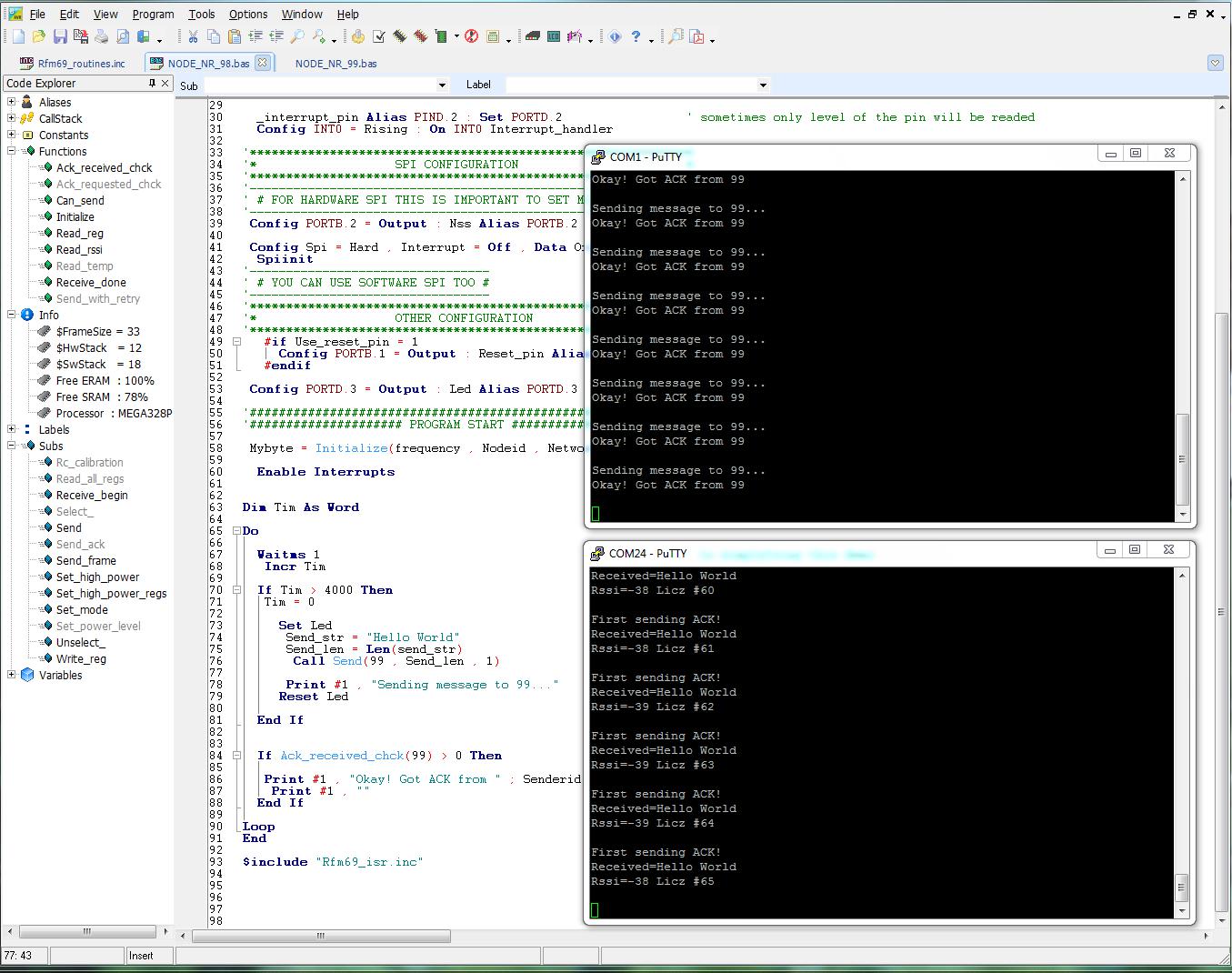

![[Rozmiar: 37989 bajtów]](RFM69_two_nodes_resized.jpg)
...i działa
wystarczy napisać Initialize(Frequency, NodeID,NetID),
a potem można po prostu używać Send(Dane)

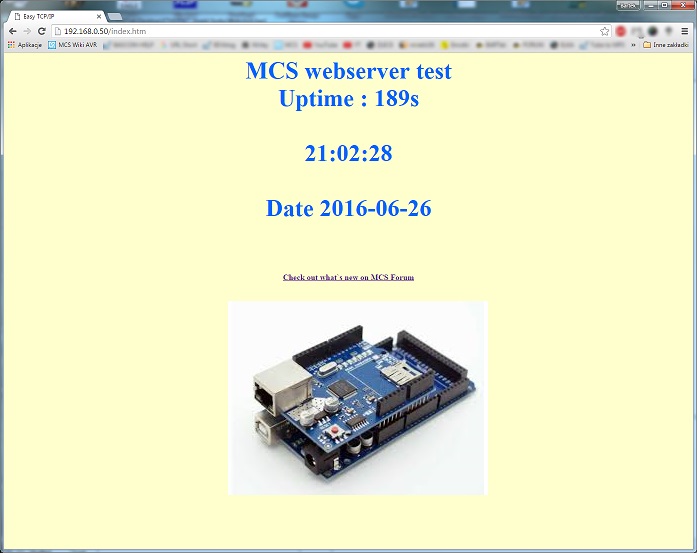

![[Rozmiar: 44244 bajtów]](ntp_webclock.jpg)

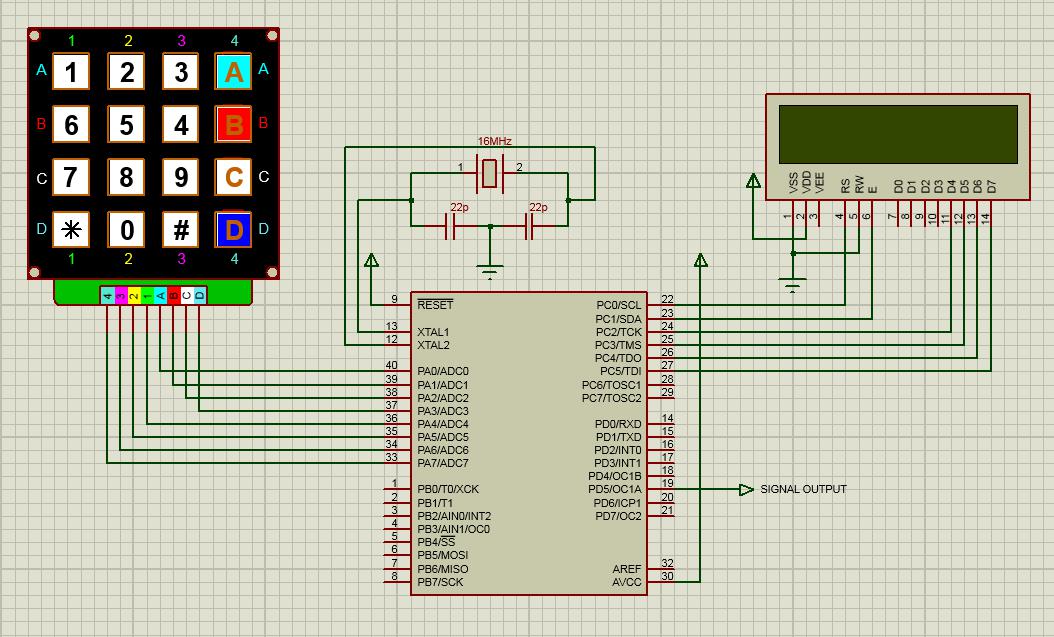

![[Rozmiar: 102640 bajtów]](generator_schem_resized.jpg)
'**************************************************
'* GENERATOR PROGRAMOWANY Z KLAWIATURY 4x4 *
'* *
'* WPISUJESZ CZĘSTOTLIWOŚĆ I ZATWIERDZASZ *
'* DŁUGIM WCIŚNIĘCIEM "A" *
'* *
'* ZA WYPEŁNIENIE PROCENTOWE ODPOWIEDZIALANA JEST *
'* ZMIENNA "PROC" *
'* KLIK W "B" ZWIĘKSZA WYPEŁNIENIE *
'* KLIK W "C" ZMNIEJSZA WYPEŁNIENIE *
'* *
'* by BARTek w Niedzielę (błąd mógł się wkraść) *
'* *
'* ver 1.02 2017 *
'**************************************************
$regfile = "m328Pdef.dat"
$crystal = 16000000
$hwstack = 80
$swstack = 80
$framesize = 80
Config Submode = New
Config Kbd = Portd , Debounce = 50 , Delay = 50
'W1-PA0, K4-PA7
Config Portb.1 = Output : Gen Alias Portb.1
Config Portb.0 = Output : Neg_gen Alias Portb.2
Config Lcdpin = Pin , Db4 = Portc.2 , Db5 = Portc.3 , Db6 = Portc.4 , Db7 = Portc.5 , E = Portc.1 , Rs = Portc.0
Config Lcd = 16x2
Cursor Off
Cls
Config Timer2 = Timer , Prescale = 1024 , Compare_a = Disconnect , Clear_timer = 1
Compare2a = 155 '10ms @16MHz
Dim 10ms As Byte , Ticks As Byte
Dim Keyread As Byte , Key As String * 1 , Lock As Byte
Dim Got_key As Byte
Dim Status As Byte , Value_str As String * 10 , Pos As Byte , Lenght As Byte
Dim Value As Dword , Ustaw As Word , Prescaler As Word , Help_d As Dword
Dim Started As Byte , Wypelnienie As Word , Presc As Byte , Proc As Word
Const Ticks_max = 25
Const Freq = _xtal
'Config Portd.5 = Output
Proc = 20 'taka początkowa wartośc, można wpisać 50
Sub Calc_duty()
Help_d = Value * Proc
Help_d = Help_d / 100
Wypelnienie = Help_d
Ocr1a = Wypelnienie
Call Show_duty()
End Sub
Sub Show_duty()
Locate 2 , 1 : Lcd "D=" ; Proc ; "%"
If Proc < 10 Then Lcd " "
End Sub
Enable Interrupts
Dim Wartosc_dla_tccr1b As Byte
'----------------------------------------------------------------
'TCCR1A -> |COM1A1| COM1A0 COM1B1 COM1B0 FOC1A FOC1B WGM11 WGM10 FOR MEGA32 MEGA8
'TCCR1B -> | ICNC1| ICES1 -- WGM13 WGM12 CS12 CS11 CS10
'----------------------------------------------------------------
'----------------------------------------------------------------
'TCCR1A -> |COM1A1 COM1A0 COM1B1 COM1B0 -- -- WGM11 WGM10
'TCCR1B -> | ICNC1 ICES1 -- WGM13 WGM12 CS12 CS11 CS10 FOR MEGA328P
'TCCR1C -> | FOC1A FOC1B -- -- -- -- -- --
'----------------------------------------------------------------
' WGM13-|
Const Pwm_presc1 = &B00010001 'for TCCR1B
Const Pwm_presc8 = &B00010010
Const Pwm_presc64 = &B00010011
Const Pwm_presc256 = &B00010100
Const Pwm_presc1024 = &B00010101
Const Set_output_mode = &B10100000 'for TCCR1A
Locate 2 , 13 : Lcd "0 Hz"
Call Show_duty()
Do
'procedura odczytu klawiatury 4x4 z detekcja długiego przycisnięcia ;)
'----------------------------------------------------------------------
If Tifr2.ocf2a = 1 Then
Tifr2.ocf2a = 1 'flagę kasuje się wpisując jedynkę
Keyread = Getkbd()
If Keyread <> 16 Then
If Lock = 0 Then
Key = Lookupstr(keyread , Dta)
Select Case Keyread
Case 0 To 11
Lock = 1 : Got_key = 1
Case 12 To 15
If Ticks < Ticks_max Then
Incr Ticks
If Ticks = Ticks_max Then
If Key = "A" Then Key = "E"
If Key = "B" Then Key = "F"
If Key = "D" Then Key = "G"
Lock = 1 : Got_key = 1
Ticks = 0
End If
End If
Case 14 To 15
Lock = 1 : Got_key = 1
End Select
End If
Else
Lock = 0
If Ticks > 0 Then
Ticks = 0
Got_key = 1
End If
End If
End If
'-----------------------------------------------------------------------
'mamy coś z klawiatury...
'-----------------------------------------------------------------------
If Got_key = 1 Then
Got_key = 0
Select Case Key
Case "0" To "9"
If Started <> 1 Then
If Started = 2 Then
Started = 0
Value_str = ""
Locate 2 , 1 : Lcd Spc(12) ; "0"
End If
Lenght = Len(value_str)
If Lenght < 7 Then
Value_str = Value_str + Key
Pos = 13 - Lenght
Locate 2 , Pos : Lcd Value_str
End If
End If
Case "E" 'E oznacza długie nacisniecie A
Help_d = Val(value_str)
If Help_d > 0 Then
Value = Freq 'przepisz Freq procka do zmiennej
Select Case Help_d
Case 1
'256
Wartosc_dla_tccr1b = Pwm_presc256
Shift Value , Right , 8
Presc = 25 'nie miesci sie 256
Case 2 To 15
'64
Wartosc_dla_tccr1b = Pwm_presc64
Shift Value , Right , 6
Presc = 64
Case 16 To 122 '16000000Hz/131072 = 15Hz '
'8
Wartosc_dla_tccr1b = Pwm_presc8
Shift Value , Right , 3
Presc = 8
Case Else '16000000Hz/131072 = 122Hz
'1
Wartosc_dla_tccr1b = Pwm_presc1
Presc = 1
End Select
Value = Value \ Help_d 'rzeczywistą po preskalerze podziel przez żądaną
Shift Value , Right , 1 'podziel na pół (skróć bo stan odwraca się raz na okres)
Decr Value : Ustaw = Value 'odejmij jeden
Call Calc_duty()
Home : Lcd Spc(16)
Home : Lcd "Pre=" ; Presc ; " Val=" ; Value 'info
Icr1 = Ustaw
Tccr1a = Set_output_mode 'set count up, reset count down
Tccr1b = Wartosc_dla_tccr1b 'ustaw prescaler i WGM13
Started = 1
End If
Case "B"
If Proc < 99 Then
Incr Proc
Call Show_duty()
Call Calc_duty()
End If
Case "C"
If Proc > 1 Then
Decr Proc
Call Show_duty()
Call Calc_duty()
End If
Case "D" 'krótkie nacisniecie D wyłacza sygnał
Config Timer1 = Timer , Prescale = 1 , Compare_a = Disconnect , Compare_b = Disconnect , Clear_timer = 1
Stop Timer1
Reset Gen
If Started = 1 Then
Started = 2
Else
Value_str = ""
Locate 2 , 1 : Lcd Spc(12) ; "0"
Call Show_duty()
End If
End Select
End If
Portb.0 = Not Portb.1
Loop
End
Dta:
Data "1" , "4" , "7" , "*" , "2" , "5" , "8" , "0" , "3" , "6" , "9" , "#" , "A" , "B" , "C" , "D"
$regfile = "m32def.dat"
$crystal = 16000000
$hwstack = 80
$swstack = 80
$framesize = 80
Config Submode = New
Config Kbd = Porta , Debounce = 50 , Delay = 50
'W1-PA0, K4-PA7
Config Portd.5 = Output : Gen Alias Portd.5
Config Lcdpin = Pin , Db4 = Portc.2 , Db5 = Portc.3 , Db6 = Portc.4 , Db7 = Portc.5 , E = Portc.1 , Rs = Portc.0
Config Lcd = 16x2
Cursor Off
Cls
Config Timer2 = Timer , Prescale = 1024 , Compare = Disconnect , Clear_timer = 1
Compare2 = 155 '10ms @16MHz
Dim 10ms As Byte , Ticks As Byte
Dim Keyread As Byte , Key As String * 1 , Lock As Byte
Dim Got_key As Byte
Dim Status As Byte , Value_str As String * 10 , Pos As Byte , Lenght As Byte
Dim Value As Dword , Ustaw As Word , Prescaler As Word , Help_d As Dword
Dim Started As Byte
Const Ticks_max = 25
Const Freq = _Xtal 'obliczenia będą automatyczne do zastosowanego rezonatora
Config Portd.5 = Output
Enable Interrupts
Locate 2 , 13 : Lcd "0 Hz"
Do
'procedura odczytu klawiatury 4x4 z detekcja długiego przycisnięcia ;)
'----------------------------------------------------------------------
If Tifr.ocf2 = 1 Then
Tifr.ocf2 = 1 'flagę kasuje się wpisując jedynkę
Keyread = Getkbd()
If Keyread <> 16 Then
If Lock = 0 Then
Key = Lookupstr(keyread , Dta)
Select Case Keyread
Case 0 To 11
Lock = 1 : Got_key = 1
Case 12 To 15
If Ticks < Ticks_max Then
Incr Ticks
If Ticks = Ticks_max Then
If Key = "A" Then Key = "E"
If Key = "B" Then Key = "F"
If Key = "D" Then Key = "G"
Lock = 1 : Got_key = 1
Ticks = 0
End If
End If
Case 14 To 15
Lock = 1 : Got_key = 1
End Select
End If
Else
Lock = 0
If Ticks > 0 Then
Ticks = 0
Got_key = 1
End If
End If
End If
'-----------------------------------------------------------------------
'mamy coś z klawiatury...
'-----------------------------------------------------------------------
If Got_key = 1 Then
Got_key = 0
Select Case Key
Case "0" To "9"
If Started <> 1 Then
If Started = 2 Then
Started = 0
Value_str = ""
Locate 2 , 1 : Lcd Spc(12) ; "0"
End If
Lenght = Len(value_str)
If Lenght < 7 Then
Value_str = Value_str + Key
Pos = 13 - Lenght
Locate 2 , Pos : Lcd Value_str
End If
End If
Case "E" 'E oznacza długie nacisniecie A
Help_d = Val(value_str)
If Help_d > 0 Then
Select Case Help_d
Case 1 To 3
'256
Config Timer1 = Timer , Prescale = 256 , Compare_a = Toggle , Compare_b = Disconnect , Clear_timer = 1
Value = Freq
Shift Value , Right , 8
Case 4 To 29
'64
Config Timer1 = Timer , Prescale = 64 , Compare_a = Toggle , Compare_b = Disconnect , Clear_timer = 1
Value = Freq
Shift Value , Right , 6
Case 30 To 243
'8
Config Timer1 = Timer , Prescale = 8 , Compare_a = Toggle , Compare_b = Disconnect , Clear_timer = 1
Value = Freq
Shift Value , Right , 3
Case Else
'1
Config Timer1 = Timer , Prescale = 1 , Compare_a = Toggle , Compare_b = Disconnect , Clear_timer = 1
Value = Freq
End Select
Value = Value \ Help_d
Shift Value , Right , 1
Decr Value : Ustaw = Value
Home : Lcd Value ; Spc(6) 'wyswietla obliczona wartość (dla porównania z kalkulatorami - Debug)'
Compare1a = Ustaw
Started = 1
End If
Case "D" 'krótkie nacisniecie D wyłacza sygnał
Config Timer1 = Timer , Prescale = 1 , Compare_a = Disconnect , Compare_b = Disconnect , Clear_timer = 1
Stop Timer1
Reset Gen
If Started = 1 Then
Started = 2
Else
Value_str = ""
Locate 2 , 1 : Lcd Spc(12) ; "0"
End If
End Select
End If
Loop
End
Dta:
Data "1" , "4" , "7" , "*" , "2" , "5" , "8" , "0" , "3" , "6" , "9" , "#" , "A" , "B" , "C" , "D"
Diody mają nieliniową charakterystykę jasności świecenia w stosunku do prądu jaki przez nie przepuszczasz (tak w skrócie).
Kiedy PWM ma wartość 1, 2, 3, 4 czyli niską to przyrost jasności w tych pierwszych krokach jest duży. Póżniej jednak "dokładanie" już zmienia niewiele.
Taki prosty, liniowy PWM powodowałby że ściemnianie i rozświetlanie diody nie wyglądałoby tak jak teraz tylko szybko by się rozjaśniała a przy wyłączaniu długo długo nic by się nie działo po czym by zgasła..
Tak więc wpadłem na pomysł by wydłużać odstępy pomiędzy zmianami PWM kiedy jego wartość jest niska, a przyspieszać zmiany kiedy wartości są większe.
Teraz trochę prostej matematyki
Kiedy PWM ma wartość 1 to odejmuję 1 od 127 czyli mam 126
Żeby uzyskać efekt "do kwadratu" mnożę ten wynik razy 2
Zamiast mnożenia razy 2 użyłem szybszego Shift
Wartość 127 bierze się z tego że kiedy PWM ma wartość 0 to wynik (127) nawet pomnożony razy dwa (254) mieści się w bajcie.
Ta wartość jest wyliczana po to by odliczać czas pomiędzy zmianami wartości PWM. Kiedy PWM ma wartość 0 to odczekać należy 254 tick`i zegara. Kiedy ma wartość 99 to wystarczy już 56 ticków by wartość się zmieniła.
Przeliczeń dokonuję wtedy kiedy wartości się zmieniają. Czyli jeśli wartość PWM dojdzie do 100 lub do 0 to już wartość ta zgadza się z poprzednim odczytem (Old_val) i nie są dokonywane dalsze obliczenia.
Shift potrafi dzielić lub mnożyć przez potęgę liczby 2. Shift Left 1 oznacza "pomnóż przez dwa"
$regfile = "m8def.dat"
$crystal = 8000000
$hwstack = 80
$swstack = 64
$framesize = 64
Ddrb = &B00011111 : Portb = &B11100000
Ddrc = &B00111100 : Portc = &B00000000
Ddrd = &B11111111 : Portd = &B00000000
Config Timer2 = Timer , Prescale = 8 , Compare = Disconnect , Clear Timer = 1
Enable Compare2 : On Compare2 Tim2_isr : Compare2 = 124
Enable Interrupts
'****************** Zmienne *******************
'***********************************************
Dim Licznik As Byte
Dim Led(3) As Byte 'pomocnicza
Dim Z As Byte
D1 Alias Portc.2 : D2 Alias Portc.3 : D3 Alias Portc.4
'*************** przyciski *****************
Sw1 Alias Pinb.5
Dim Leds_pwm As Byte , M As Byte , Speed As Byte , Old_val As Byte
Do
If Speed = 0 Then
If Sw1 = 0 Then
If Leds_pwm < 100 Then Incr Leds_pwm
Else
If Leds_pwm > 0 Then Decr Leds_pwm
End If
If Old_val <> Leds_pwm Then 'jesli wartość różni się od poprzedniej
Old_val = Leds_pwm ' to zapamiętaj tę wartość
Speed = 127 - Leds_pwm ' odejmij aktualną wartość PWM od 127
Shift Speed , Left , 1 ' Pomnóż razy dwa
M = Memcopy(leds_pwm , Led(1) , 3 , 2) ' skopiuj obliczenia do trzech bajtów
End If
End If
Loop
'************ Przerwanie timer 0 ***************
'***********************************************
Tim2_isr:
Incr Licznik
If Licznik = 100 Then Licznik = 0
If Licznik < Led(1) Then Set D1 Else Reset D1
If Licznik < Led(2) Then Set D2 Else Reset D2
If Licznik < Led(3) Then Set D3 Else Reset D3
If Speed > 0 Then Decr Speed
Return
Memcopy to wykonywane maszynowo, bardzo szybkie kopiowanie pomiędzy tablicami (zbiór bajtów o tej samej nazwie tylko z indeksami) Można więc szybko skopiować jedną wartość do tych trzech Led(1), Led(2) i Led(3) Memcopy potrzebuje jednej jakiejś pomocniczej zmiennej która musisz postawić przed nią. Użyłem "M" a normalnie wykorzystuję jakiś podręczny pomocniczy Bajt H_byte. Memcopy ma kilka możliwych konfiguracji. Użyłem takiej która skopiuje 1 bajt do trzech kopiując jeden i ten sam wzorzec (czyli Leds_pwm do trzech bajtów)
$regfile = "m32adef.dat"
$crystal = 8000000
$hwstack = 128
$swstack = 128
$framesize = 128
Config Submode = New
Config Lcd = 16x2
Config Lcdpin = Pin , Db4 = Portd.4 , Db5 = Portd.1 , Db6 = Portd.7 , Db7 = Portd.0 , E = Portd.5 , Rs = Portd.6
Deflcdchar 1 , 32 , 32 , 32 , 32 , 32 , 4 , 4 , 21
Deflcdchar 2 , 16 , 16 , 16 , 16 , 16 , 20 , 20 , 21
Deflcdchar 3 , 8 , 8 , 8 , 8 , 8 , 12 , 12 , 29
Deflcdchar 4 , 4 , 4 , 4 , 4 , 4 , 4 , 4 , 21
Deflcdchar 5 , 2 , 2 , 2 , 2 , 2 , 6 , 6 , 23
Deflcdchar 6 , 1 , 1 , 1 , 1 , 1 , 5 , 5 , 21
Cursor Off Noblink
Cls
' 16 kratek x 5 pozycji = 80 // Na tyle moze być podzielona skala
' 87,5MHz - 108MHz 1080-875=205 205/80=2,5625 <<<< 256(Shift 8)
Dim Value As Word
Dim Skala As String * 16
Skala = String(16 , 1)
'---------[FOR ENCODER ONNLY]---------------------------------
Config Portd.2 = Input : Set Portd.2 : Encoder_a Alias Pind.2
Config Portb.1 = Input : Set Portb.1 : Encoder_b Alias Pinb.1
Config Portc.7 = Input : Set Portc.7 : Encoder_sw Alias Pinc.7
Config Porta.0 = Output : Relay Alias Porta.0 : Reset Relay
Config Int0 = Falling : Enable Int0 : On Int0 Encoder_isr Nosave
Dim Encoder_turn_left As Byte , Encoder_turn_right As Byte
Enable Interrupts
'-------------------------------------------------------------
Sub Draw_scale(byval Value As Word)
Local Help_w As Word
Local Help_b As Byte
Local X_pos As Byte
Local Char As Byte
Local Freq As String * 5
Freq = Str(value)
Freq = Format(freq , "00.0")
Locate 1 , 4
If Value < 1000 Then Lcd Chr(32)
Lcd Freq ; "MHz"
Lowerline : Lcd Skala
Help_w = Value - 875
Help_w = Help_w * 100
Shift Help_w , Right , 8
Help_b = Help_w
X_pos = Help_b / 5
X_pos = X_pos + 1
Char = Help_b Mod 5
Char = Char + 2
Locate 2 , 1 : Lcd Skala
Locate 2 , X_pos : Lcd Chr(char)
End Sub
Value = 892
Call Draw_scale(value)
Do
If Encoder_turn_right > 0 Then
Decr Encoder_turn_right
If Value < 1079 Then '79 zero based = 80
Incr Value
Call Draw_scale(value)
End If
End If
If Encoder_turn_left > 0 Then
Decr Encoder_turn_left
If Value > 875 Then
Decr Value
Call Draw_scale(value)
End If
End If
Loop
End
Encoder_isr:
$asm
PUSH R24
!in R24, sreg
PUSH R24
$end Asm
If Encoder_b = 1 Then
Encoder_turn_right = 1
Else
Encoder_turn_left = 1
End If
' Tuned with NoSave Tool
$asm
POP R24
!out sreg, r24
POP R24
$end Asm
Return

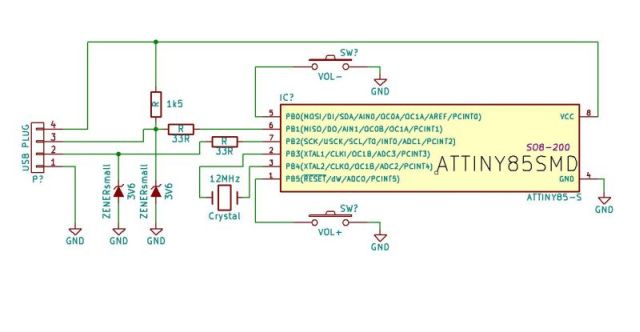

![[Rozmiar: 23266 bajtów]](hid_vol_resize.jpg)

Dobre baterie tanie nie są, a ładowanie akumulatorków kosztuje czas. Każdy pewnie się ucieszy jeśli jego urządzenie pracowałoby dłużej na bateriach. Postanowiłem pokazać krótki przykład i wyjaśnić o co chodzi.
Mikrokontroler można uśpić tak by brał mniej prądu, ale z niektórych stanów uśpienia mogą go wybudzić tylko przerwanie albo ...reset. Mikrokontroler ma też w sobie zaszyte narzędzie które resetuje go jeśli je włączymy a potem zostawimy same sobie. Taki odliczający sekundnik. Można to wykorzystać. Można go ustawić na maksymalną długość - w przypadku Attiny2313 na około 2 sekundy. Po dwóch sekundach układ się zresetuje.
Normalnie jednak wszystkie zmienne podczas Reset są zerowane. Można temu zapobiec wpisując dyrektywę $noramclear
Teraz wystarczy wziąć jedną zmienną i co dwie sekundy kiedy mikrokontroler się obudzi dodawać jeden. Kiedy nazbiera się odpowiadająca nam wartość dopiero wykonać interesujące nas czynności. Kiedy licznik nie ma jeszcze ustalonej wartości mikrokontroler budzi się, dodaje do licznika i znów zasypia. To go dużo nie kosztuje.
W przykładzie migam diodą co 10 sekund na czas 25ms. Resztę tego czasu mikrokontroler śpi.
Można to wykorzystać na przykład w zewnętrznych nadajnikach zbierających odczyty temperatury.
$regfile = "ATtiny2313.dat"
$crystal = 8000000
$hwstack = 32
$swstack = 16
$framesize = 32
$noramclear 'nie czysc zmiennych w SRAM
Config Watchdog = 2048 'okolo 2s
Config Portd.6 = Output : Set Portd.6 : Led Alias Portd.6
Dim Wake_counter As Byte 'zmienna nie bedzie czyszczona przy RESET
'tutaj od nowa startuje program
Incr Wake_counter
If Wake_counter = 5 Then '5 x 2s = 10s
Wake_counter = 0
'tutaj kod do wykonania co okreslony czas
'przykladowe migniecie dioda
Reset Led
Waitms 20
Set Led
End If
Start Watchdog
Config Powermode = Powerdown
End
Każdy kto bawił się tymi czujnikami temperatury nie raz pewnie widział jakieś dziwne chwilowe odczyty.
Pewnie obiło się też o uszy coś takiego jak to, że te czujniki nadają sumę kontrolną.
Jeśli nie chcesz już nigdy więcej oglądać krzaków na LCD to uzależnij przyjęcie danych jako poprawne od tego czy zgadza się suma kontrolna ;) To bardzo proste!
Wystarczy odczytać wszystkie 9 bajtów zamiast zwyczajowych dwóch i porównać ostatni 9 bajt w którym nadawana jest suma kontrolna z obliczeniami jakich dokona Bascom na tych pierwszych ośmiu bajtach. Muszą się zgadzać. Jeśli nie to znaczy że w transmisji nastąpił błąd.
$regfile = "m32def.dat"
$crystal = 8000000
$hwstack = 64
$swstack = 32
$framesize = 32
Config Submode = New
'timer
Config Timer1 = Timer , Prescale = 256 , Compare_a = Disconnect , Compare_b = Disconnect , Clear_timer = 1
Compare1a = 31249 '1s @8MHz/256
Dim 1s As Byte
Dim Bytes(9) As Byte , Sum As Byte
Dim T As Integer At Bytes(1) Overlay 'dwa pierwsze bajty tablicy tworzą tez Integer ;)
Config 1wire = Portb.1
1wreset
1wwrite &HCC
1wwrite &H44
Do
If Tifr.ocf1a = 1 Then 'jesli uplynela sekunda (te flage ustawia Timer)
Tifr.ocf1a = 1 'skasuj flage by w petli dokonywalo sie to tylko raz na 1s
1wreset
1wwrite &HCC
1wwrite &HBE
Bytes(1) = 1wread(9) 'odczytaj 9 bajtów do tablicy (8 bajtów i CRC obliczone przez czujnik)
Sum = Crc8(bytes(1) , 8) 'sam oblicz CRC z ośmiu bajtów
If Bytes(8) = &H10 Then 'sprawdzenie czy ósmy bajt zawiera &H10
If Sum = Bytes(9) Then 'jeśli nasze obliczenia zgadzaja się z tymi od czujnika...
T = T * 10
T = T \ 16
Home : Lcd T 'należy sobie dorysować przecinek :D
End If
End If
1wreset
1wwrite &HCC
1wwrite &H44 'przygotuj nastepny odczyt temperatury
End If
Loop
Pilot przy przytrzymaniu przycisku nie nadaje stale tylko z przerwami ponawia komendę. Sterowany w ten sposób silnik by szarpał a dioda lub żarówka by migała. Poniższy kod utrzymuje pin portu w jednym stanie do momentu puszczenia przycisku pilota.
'Odbiornik RC5
'Wyjścia w stanie niskim tak długo jak trzyma się przycisk
$regfile = "attiny13a.dat" '44% Flash
$crystal = 9600000
$hwstack = 24
$swstack = 18
$framesize = 16
$lib "mcsbyte.lbx" 'wykorzystamy bibliotekę która ogranicza się do
'uzywania tylko bajtów celem zmniejszenia kodu
Config Portb.3 = Output
Config Portb.4 = Output 'tu diody ale mogą to być wyjścia
Led_r Alias Portb.3
Led_l Alias Portb.4
Set Led_r 'żeby nie włączyć dwóch kierunków na raz
Set Led_l
Config Rc5 = Pinb.0
Dim Address As Byte 'typ urządzenia np.0-telewizor, 8-sat
Dim Command As Byte 'np 17 ciszej,16 głośniej
Dim Odczekaj As Byte
Const Deelay = 20
Enable Interrupts ' zezwolenie na przerwania
'*** START ***
Do
Getrc5(address , Command) 'sprawdź czy pilot nadaje
If Address <> 255 Then 'jeśli Wpisać "If Address=0 Then"
Command = Command And &B01111111 'to zawęzimy tylko do telewizorów
Select Case Command
Case 16 'przycisk pilota +
Reset Led_l
Odczekaj = Deelay
Case 17 'przycisk pilota -
Reset Led_r
Odczekaj = Deelay
End Select
End If
If Odczekaj <> 0 Then Decr Odczekaj
If Odczekaj = 0 Then
Set Led_l
Set Led_r
End If
Loop
End
'*** KONIEC ***
Jeśli chcesz przełączać osiem pinów jednego portu przyciskami innego portu i mieć jeszcze możliwość różnej reakcji na długie i krótkie wciśnięcie to możesz zaadoptować na swoje potrzeby poniższy kod.
W momencie przyciśnięcia przycisku stan portu przycisków jest zapamiętywany w pomocniczej zmiennej Help_byte, ponieważ po puszczeniu przycisku to ona będzie pamiętać który przycisk był wciśnięty i to posłuży do przełączenia żądanego pinu.
Sprawa nie jest skomplikowana i zamyka osiem do szesnastu spraw w jednej procedurze :D
Wyłuskujemy wciśnięty przycisk, ale w całym bajcie ma on wtedy zapis stanu niskiego 0. Do odwrócenia portu poprzez XOR potrzebujemy 1 więc odwracamy stan całego bajtu poprzez Bajt = NOT Bajt i tym sposobem możemy już odwrócić stan wybranego pinu. Długie i krótkie przyciśniecie rozwiązywane jest prosto - jeśli przed puszczeniem przycisku zmienna _counter osiągnie zadaną wartość znaczy, że to długie wciśnięcie.
Dim Przyciski_port As Byte , Help_byte As Byte , _counter As Byte , Wyjscia_port As Byte
'*** obsluga przyciskow wołana z petli głównej na przykład co 5ms ***
Przyciski:
Przyciski_port = Pina
If Przyciski_port <> &B11111111 Then
Help_byte = Przyciski_port
If _counter < 255 Then Incr _counter
If _counter = 100 Then
Select Case Przyciski_port
'osiem różnych, zależnych od przycisku, kodów do wykonania po długim naciśnieciu
End Select
'cos wykonywane zawsze niezależnie który przycisk, na przykład BEEP
End If
Else
If _counter > 1 Then
If _counter < 100 Then
Help_byte = Not Help_byte
Wyjscia_port = Pinb
Wyjscia_port = Wyjscia_port Xor Help_byte
Portb = Wyjscia_port
'odwraca stan pinu innego portu odpowiadajacy wcisnietemu przyciskowi
End If
_counter = 0
End If
End If
Return
Jeśli używasz urządzenia na bateriach to możesz chcieć je wyłączyć, ale na przykład za pomocą jednego przycisku, a nie mechanicznego wyłącznika. Możesz uśpić procesor poleceniami konfigurującymi oszczędzanie energii. Jest ich więcej i nie wszystkie wyłączają Timery, więc wariacji może być więcej, ale tu pokażę te z którego wybudzić procesor może tylko przerwanie zewnętrzne albo Watchdog. Żeby włączanie i wyłączanie działało na tym samym przycisku rozwiązane być musiało tak, że tryb Powerdown i zezwolenie na przerwanie włączane jest dopiero po puszczeniu przycisku.
Dim Lock As Word 'ilosc cykli do ponownego wcisniecia
Dim Turn_off As Bit 'flaga ustawiana by zadziałało po puszczeniu
Config Portc.5 = Output : Set Portc.5 'dowolny port na przykład podświetlanie LCD
Led Alias Portc.5 '+ z procesora, dioda do masy
Config Portd.2 = Input : Set Portd.2 'przycisk na wejściu INTx
Switch Alias Pind.2
Config Int0 = Low Level 'ważne "LOW LEVEL"
On Int0 Int0_isr
Enable Interrupts
'*** START ***
Do
If Switch = 0 Then 'jesli wcisnieto przycisk
If Lock = 0 Then 'a zmienna już wyzerowana
Lock = 10000 'to zablokuj poprzez wpis do zmiennej
Turn_off = 1 'ustaw flage by po puszczeniu przycisku zadziałało
End If
Else
If Lock > 0 Then Decr Lock 'jesli blokada to zdejmuj po jednej
If Lock = 0 Then 'jesli blokada równa zero
If Turn_off = 1 Then 'a byl wcisniety przycisk
Turn_off = 0 'to skasuj flage
Reset Led 'zgas diode
Enable Int0 'dopiero zezwalaj na przerwanie(inaczej ten kod by sie nie wykonal)
'Display Off 'ewentualne wyłaczenie/czyszczenie LCD
Config Powermode = Powerdown 'idź spac
End If
End If
End If
Loop
End
'*** KONIEC ***
Int0_isr:
Disable Int0 'wylacz to przerwanie
Set Led 'wlacz diode
'Display On 'wlacz LCD
Lock = 10000 'zablokuj automatyczne przejscie znow
Return
Jeśli potrzebujesz w swoim projekcie zegar i Twój projekt może pracować na wewnętrznym kwarcu, to możesz zamiast rezonatora podłączyć taki malutki zegarkowy i mieć zegar oraz sygnał upłynięcia sekundy pisząc cztery linijki kodu.
Wpisując "Config Clock = Soft" kompilator użyje Timera2 oraz stworzy zmienne _sec, _min, _hour, _day, _month, i _year do których oczywiście masz dostęp. To naprawdę proste i łatwe do wykorzystania. Twój projekt może pracować normalnie z prędkością wewnętrznego oscylatora. Nie trzeba oczywiście wyświetlać wszystkich danych. Można jedynie korzystać z danych. Instrukcje Date$ i Time$ formatują tylko, po prostu dane tak, że niepotrzebne jest wstawianie zer jeśli dane mniejsze od dziesięciu i układaja je w całość za nas.
$regfile = "m328pdef.dat"
$crystal = 8000000 'procesor działa na WEWNĘTRZNYM oscylatorze
$hwstack = 64
$swstack = 64
$framesize = 64
Config Clock = Soft 'zamiast "kwarca" podłacz kwarc zegarkowy 32kHz
Config Date = Dmy , Separator = /
Date$ = "20/11/14"
Time$ = "12:00:50"
Dim Old_sec As Byte
Enable Interrupts
'*** START ***
Do
'miejsce na kod programu'
'co sekunde lub jak bedziesz chciał sprawdzic czas'
If Old_sec <> _sec Then 'jesli zapamietana sekunda rózni sie od aktualnej
Old_sec = _sec 'zapamietaj aktualna
Locate 1 , 2 : Lcd Date$ ; Spc(2) ; Time$
End If
Loop
End
'*** KONIEC ***
'### TERMOMETR 4xDS18B20 ###
$regfile = "m328pdef.dat"
$crystal = 8000000
$hwstack = 128
$swstack = 64
$framesize = 64
Config Lcdpin = Pin , Db4 = Portb.2 , Db5 = Portb.3 , Db6 = Portb.4 , Db7 = Portb.5 , E = Portb.1 , Rs = Portc.0
Config Lcd = 20x4
Cursor Off
Cls
Dim N As Byte
Dim T As Integer
Dim S As String * 5
Dim Linia As Byte , Pozycja As Byte
Do
'jesli piny sa obok siebie to po kolei
For N = 4 To 7 'od numeru pinu w porcie do numeru pinu w porcie
1wreset Pind , N 'dzialaj dla aktualnie ustawionego pinu
1wwrite &HCC , 1 , Pind , N
1wwrite &HBE , 1 , Pind , N
T = 1wread(2 , Pind , N)
T = T * 10
T = T / 16
S = Str(t)
S = Format(s , "+0.0")
Select Case N 'w zaleznosci od tego ktory to pin
Case 4 'ustaw kursor na wlasciwej pozycji
Linia = 1
Pozycja = 1
Case 5
Linia = 1
Pozycja = 9
Case 6
Linia = 2
Pozycja = 1
Case 7
Linia = 2
Pozycja = 9
End Select
Locate Linia , Pozycja 'rysuj na wybranym miejscu
Lcd S ; Chr(223) ; "C "
1wreset Pind , N 'kaz przygotowac kolejny odczyt
1wwrite &HCC , 1 , Pind , N
1wwrite &H44 , 1 , Pind , N
Next
Wait 1
Loop
End

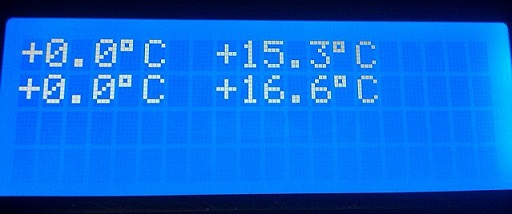

Tak to wygląda. Zdjęcie wykonałem jeszcze na płytce testowej. Napisany z myślą o LCD16x2. Dla temperatur ujemnych pokazuje minus.
![[Rozmiar: 39751 bajtów]](4xds18b20.jpg)

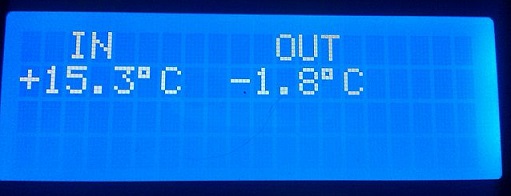

'### PODWÓJNY TERMOMETR ### Config Lcdpin = Pin , Db4 = Portd.1 , Db5 = Portd.2 , Db6 = Portd.3 , Db7 = Portd.4 , E = Portd.0 , Rs = Portd.5 Config Lcd = 16 * 2 Cursor Off Cls Config 1wire = Portd.6 Dim Dsid1(8) As Byte , Dsid2(8) As Byte Dim N As Byte Dim T As Integer Dim S As String * 5 Const Blad = " ERROR " 'dla powtarzajacych sie tekstow warto wpisac je tylko raz Dsid1(1) = 1wsearchfirst() Dsid2(1) = 1wsearchnext() Lcd " IN OUT" '*** START *** Do 1wreset 1wwrite &HCC 1wwrite &H44 Waitms 500 Locate 2 , 1 '1wreset ' 1wwrite &H55 1wverify Dsid1(1) '1wreset i 1wwrite &H55 niepotrzebne bo 1wverify samo to przeprowadza If Err = 0 Then 1wwrite &HBE T = 1wread(2) T = T * 10 T = T / 16 S = Str(t) S = Format(s , "+0.0") Lcd S ; Chr(223) ; "C " Else Lcd Blad End If 1wreset 1wwrite &HCC 1wwrite &H44 Waitms 500 Locate 2 , 10 '1wreset ' 1wwrite &H55 1wverify Dsid2(1) '1wreset i 1wwrite &H55 niepotrzebne bo 1wverify samo to przeprowadza If Err = 0 Then 1wwrite &HBE T = 1wread(2) T = T * 10 T = T / 16 S = Str(t) S = Format(s , "+0.0") Lcd S ; Chr(223) ; "C " Else Lcd Blad End If Loop End
![[Rozmiar: 32385 bajtów]](temp_2.jpg)
Tak się pobawiłem żeby sprawdzić. Można każdą diodę ustawić na oddzielną wartość PWM. Cały PORTD wolny wiec można tym sterować w dowolny sposób. Samo Programowe PWM prawie nic nie waży. Generowanie różnych sekwencji dopiero.
Podoba mi się muzyka więc i Wam pokażę.
$regfile = "attiny2313.dat" $crystal = 8000000 '*** Timer0 Config for 8kHz Interrupt CTC Mode *** Config Timer0 = Timer , Prescale = 8 , Compare A = Disconnect , Compare B = Disconnect , Clear Timer = 1 Enable Compare0a : On Compare0a Int0_isr : Compare0a = 124 Config PORTB = Output '****************** Zmienne ******************* '*********************************************** Dim Licznik As Byte 'liczy od 1 do 100 w przerwaniu Dim Pwm_led(8) As Byte 'osiem bajtów, dla każdego kanału wartosc PWM 0%-100% Dim N As Byte Enable Interrupts Do 'w pętli wpisuj żądane wartości PWM w bajtach 'w miedzyczasie program moze robić coś innego Pwm_led(1) = 20 Pwm_led(2) = 20 Pwm_led(3) = 20 Pwm_led(4) = 20 Pwm_led(5) = 20 Pwm_led(6) = 20 Pwm_led(7) = 20 Pwm_led(8) = 20 Loop End '************ Przerwanie timer 0 *************** '*********************************************** Int0_isr: Incr Licznik 'zwieksz Licznik o jeden If Licznik = 100 Then Licznik = 0 'jesli Licznik = 100 to wyzeruj 'pętla dla wartości 0 do 7 czyli tak jak numery bitów w porcie For N = 0 To 7 'jesli Licznik ma mniej niż PWM dla danego pinu to ustaw 0 na pin , w przeciwnym wypadku ustaw 1 ' (do N trzeba dodac 1 bo tablice zaczynaja sie od 1, nie ma wartosci 0) If Licznik < Pwm_led(n + 1) Then Reset Portb.n Else Set Portb.n Next Return
Zastosowałem tam też takie rozwiązanie które wymaga wyjaśnienia. Diody led się zapalają juz przy niskiej wartości PWM wiec wymyśliłem sobie że im niższa wartość PWM tym dłużej wartość tego PWM ma sie nie zmieniać. Czyli jeśli PWM ma wartosc 1 to odejmuję 1 od 127 i mam 126. 126 mnoże razy dwa i zawsze mieszczę sie w bajcie. 252 cykle muszą upłynąć zanim znów zmienię wartość PWM. Za to potem wszystko przyspiesza proporcjonalnie ;)
$regfile = "attiny2313.dat"
$crystal = 8000000
$hwstack = 40
$swstack = 16
$framesize = 24
Config Portb = &B11111111 : Portb = &B11111111 'PORTB cały wyjscia, PORTB cały w stan wysoki
Config Portd = &B00000000 : Portd = &B11111111 'nieużywany PORTD cały wejście właczone podciąganie
'*** Timer0 Config for 8kHz Interrupt CTC Mode ***
Config Timer0 = Timer , Prescale = 8 , Compare A = Disconnect , Compare B = Disconnect , Clear Timer = 1
Enable Compare0a : On Compare0a Int0_isr : Compare0a = 124
Enable Interrupts
'****************** Zmienne *******************
'***********************************************
Dim Licznik As Byte 'liczy od 1 do 100 w przerwaniu
Dim Pwm_led(8) As Byte 'osiem bajtów, dla każdego kanału wartosc PWM 1%-100%
Dim N As Byte 'pomocnicza
Dim Speed As Byte 'spowolnienie akcji
Dim Scenario As Byte 'wybor dwoch trybów
Dim Led_nr As Byte 'numer bajtu w tablicy PWM'ów
Led_nr = 1 'zmienna ma 0 wiec nadaje jej wartosc 1
'************** Petla glowna ******************
'***********************************************
Do
If Speed = 0 Then 'jesli nadszedl czas na zmiane PWM
Select Case Scenario 'sprawdz co robimy
Case 0 'Scenariusz rozpalamy
If Pwm_led(led_nr) < 100 Then 'jesli wartosc pwm AKTUALNIE OBRABIANEJ DIODY...
'zmienna led_nr pamieta ktora diode akurat rozjasniamy lub sciemniamy
Incr Pwm_led(led_nr)
Speed = 127 - Pwm_led(led_nr)
Speed = Speed * 2
Else 'jesli doszlismy do 100 to bierzemy kolejna diode
If Led_nr < 8 Then
Incr Led_nr
Else 'jesli doszlismy do konca to zabieram sie za sciemnianie
Scenario = 1
Led_nr = 1 'zaczynamy sciemniac od poczatku
End If
End If
Case 1
If Pwm_led(led_nr) > 0 Then
Decr Pwm_led(led_nr)
Speed = 127 - Pwm_led(led_nr)
Speed = Speed * 2
Else
If Led_nr < 8 Then
Incr Led_nr
Else
Scenario = 0
Led_nr = 1
End If
End If
End Select
End If
Loop
End
'************ Przerwanie timer 0 ***************
'***********************************************
Int0_isr:
Incr Licznik 'zwieksz Licznik o jeden
If Licznik = 100 Then Licznik = 0 'jesli Licznik = 100 to wyzeruj
'pętla dla wartości 0 do 7 czyli tak jak numery bitów w porcie
For N = 0 To 7
'jesli Licznik ma mniej niż PWM dla danego pinu to ustaw 0 na pin , w przeciwnym wypadku ustaw 1
' (do N trzeba dodac 1 bo tablice zaczynaja sie od 1, nie ma wartosci 0)
If Licznik < Pwm_led(n + 1) Then Reset Portb.n Else Set Portb.n
Next
'odliczanie do zmiann wartosci
If Speed > 0 Then Decr Speed 'jesli Speed wieksza od zera to odejmuj jeden
Return
Taka oto skala która przewija się na wyświetlaczu. Skala ma 10 możliwych stanów (offset). Co ciekawe napisana jest jako Sub więc można go załączyć do każdego projektu ponieważ w większości operuje na swoich zmiennych lokalnych. Mogę dopisać automatyczne dopasowanie się do żądanej długości i tym podobne , ale żeby pokazać zasadę działania załączam najprostszą wersję ;)
Żeby ją użyć wystarczy w programie wywołać ją Call Draw_skale(kierunek,offset,pozycja)
W swoim programie musimy tylko zadeklarować dwie zmienne trzymające pozycję i offset dla każdej ze skal jeśli jest ich więcej.
Sub Draw_scale(byval Kierunek As Byte , Byval Offset As Byte , Byval Pozycja As Byte)
'mozliwe kierunki Lewo = 1, Prawo = 2, Tylko_rysuj = 0
'mozliwe offsety 0 - 9
'Pozycja to pozycja linii
Local Help_x As Byte
Local Help_y As Byte , Help_y2 As Byte , Help_y3 As Byte
Local N As Byte , X_offset As Byte , Del_byte As Byte , Help_byte As Byte
Help_y = Pozycja
Line(0 , Help_y) -(239 , Help_y) , 255 'rysowanie dwoch linii skali
Incr Help_y
Line(0 , Help_y) -(239 , Help_y) , 255
Help_y = Pozycja + 2 : Help_y2 = Pozycja + 10 : Help_y3 = Pozycja + 5 'wysokosci kreseczek
X_offset = Offset 'na ktorej pozycji pierwsza duza kreska
For N = 0 To 239
If N = X_offset Then
X_offset = X_offset + 10
Line(n , Help_y) -(n , Help_y2) , 255 'rysowanie dluzszych
If N < 235 Then
Help_x = N + 5
Del_byte = N + 4
Else
Help_byte = N + 5
Help_x = Help_byte - 240
End If
Select Case Kierunek
Case Prawo
Del_byte = Help_x - 1
If Del_byte > 239 Then Del_byte = 239
Case Lewo
Del_byte = Help_x + 1
If Del_byte > 239 Then Del_byte = 0
End Select
Line(help_x , Help_y) -(help_x , Help_y3) , 255 'rysowanie krotszych
Line(del_byte , Help_y) -(del_byte , Help_y3) , 0 'kasowanie krotszych
Select Case Kierunek
Case Prawo
If N = 0 Then
Help_x = 239
Else
Help_x = N - 1
End If
Case Lewo
If N = 239 Then
Help_x = 0
Else
Help_x = N + 1
End If
End Select
If Kierunek <> Tylko_rysuj Then Line(help_x , Help_y) -(help_x , Help_y2) , 0 'kasowanie dluzszych
End If
Next
End Sub
Sub Draw_scale2(byval Kierunek As Byte , Byval Offset As Byte , Byval Pozycja As Byte)
Local Help_y As Byte
Local Help_x As Byte , Help_x2 As Byte , Help_x3 As Byte
Local N As Byte , Y_offset As Byte , Del_byte As Byte , Help_byte As Byte
Help_x = Pozycja
Line(help_x , 0) -(help_x , 127) , 255 'rysowanie dwoch linii skali
Incr Help_x
Line(help_x , 0) -(help_x , 127) , 255
Help_x = Pozycja + 2 : Help_x2 = Pozycja + 10 : Help_x3 = Pozycja + 5 'wysokosci kreseczek
Y_offset = Offset 'na ktorej pozycji pierwsza duza kreska
For N = 0 To 127
If N = Y_offset Then
Y_offset = Y_offset + 10
Line(help_x , N) -(help_x2 , N) , 255 'rysowanie dluzszych
If N < 123 Then
Help_y = N + 5
Del_byte = N + 4
Else
Help_byte = N + 5
Help_y = Help_byte - 128
End If
Select Case Kierunek
Case Prawo
Del_byte = Help_y - 1
If Del_byte > 127 Then Del_byte = 127
Case Lewo
Del_byte = Help_y + 1
If Del_byte > 127 Then Del_byte = 0
End Select
Line(help_x , Help_y) -(help_x3 , Help_y) , 255 'rysowanie krotszych
Line(help_x , Del_byte) -(help_x3 , Del_byte) , 0 'kasowanie krotszych
Select Case Kierunek
Case Prawo
If N = 0 Then
Help_y = 127
Else
Help_y = N - 1
End If
Case Lewo
If N = 127 Then
Help_y = 0
Else
Help_y = N + 1
End If
End Select
If Kierunek <> Tylko_rysuj Then Line(help_x , Help_y) -(help_x2 , Help_y) , 0 'kasowanie dluzszych
End If
Next
End Sub

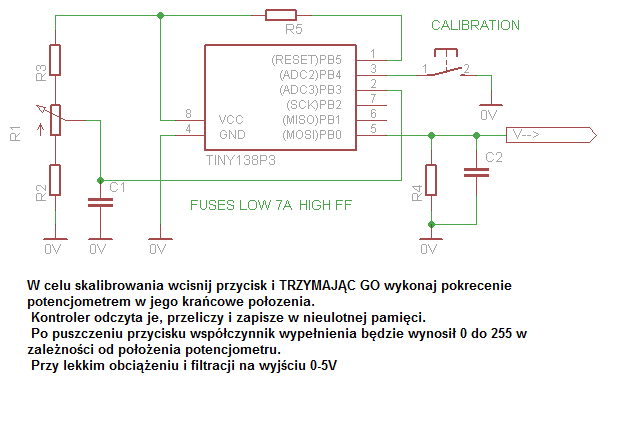

Może się tak zdarzyć że mamy sygnał z potencjometru w jakimś "okrojonym" zakresie
Na przykład 0,5V do 4,5V a chcemy sterować współczynnikiem wypełnienia impulsu PWM
Ten kod uczy się skrajnych wartości i potem przelicza je na pełny zakres dla PWM.
![[Rozmiar: 18233 bajtów]](adc_to_pwm.png)
$regfile = "attiny13.dat"
$crystal = 9600000
$hwstack = 12
$swstack 6
$framesize = 16
' Full Range PWM from ADC by BARTek
' https://bart-projects.pl/
' The device is able to calculate the full scale PWM from ADC incomplete scope
' For example, the values range from 23 to 1010 will be scaled to the value 0 - 255 PWM
' To calibrate, press button (short pin to ground) and enter the potentiometer lowest and highest value.
' After releasing the button, the value will be calculated and memorized
' Fuses for ATtiny13 LOW 7A HIGH FF
'$sim
Config Timer0 = Pwm , Compare A Pwm = Clear Down , Prescale = 1
Config Adc = Single , Prescaler = Auto , Reference = Avcc
Start Adc
Config Portb = &B00001 : Portb = &B10110
V_out Alias Portb.0
Potenc Alias Pinb.3
Switch Alias Pinb.4
Dim Minimum As Word , Maximum As Word
Dim Pot As Word , Help As Word , Suma As Word , Wynik As Word
Dim Lock As Byte , Przelicznik As Dword , Wart As Byte , Mem As Word
Readeeprom Mem , 2
Readeeprom Minimum , 4
Do
Pot = Getadc(3)
Select Case Lock
Case 0
If Switch = 0 Then
Waitms 50
If Switch = 0 Then
Lock = 1
Minimum = 512
Maximum = 512
End If
Else
'digital filter for ADC values
Help = Suma
Shift Help , Right , 3
Suma = Suma - Help
Suma = Suma + Pot
Help = Suma
Shift Help , Right , 3
If Help < Minimum Then Help = Minimum
If Help <> Wynik Then
Wynik = Help
Help = Wynik - Minimum
Przelicznik = Help * Mem
Przelicznik = Przelicznik \ 4000
Wart = Przelicznik
Pwm0a = Wart
End If
End If
Case 1
If Switch = 1 Then
Lock = 0
Help = Maximum - Minimum
Przelicznik = 1024000 \ Help
Mem = Przelicznik
Writeeeprom Mem , 2
Writeeeprom Minimum , 4
Else
If Pot > Maximum Then Maximum = Pot
If Pot < Minimum Then Minimum = Pot
End If
End Select
Loop
End
